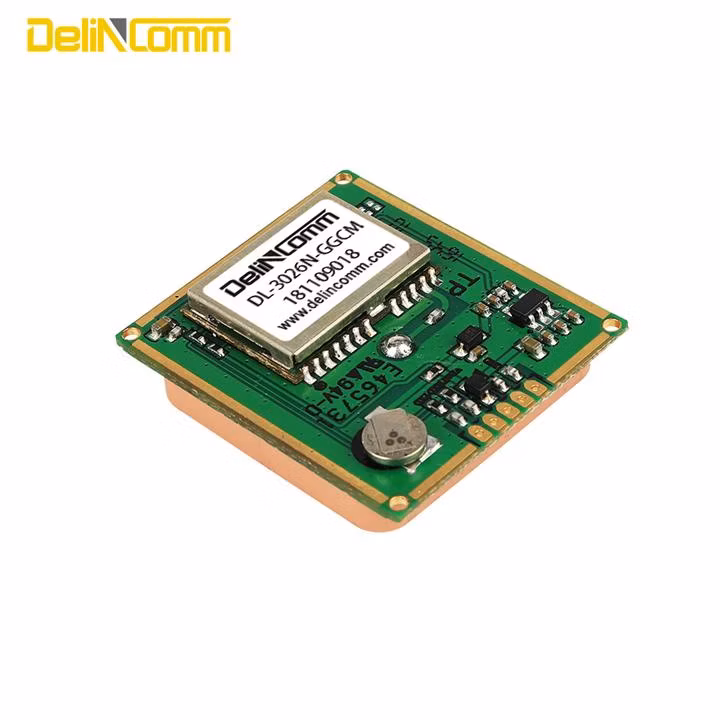

Descripción de Producto
Especificaciones mecánicas
| Tamaño (mm) | 30x26x8.0mm | Soporte | La soldadura |
| Peso(g) | 11, 9g | El conector | - |
| El color | Amarillo | El cable | - |
Condiciones
| Las condiciones de trabajo | Temperatura: -40ºC~+85 ºC |
| Humedad: 95%~100% | |
| Las condiciones de almacenamiento | Temperatura: -40ºC~+125ºC |
| Humedad: 95%~100% |
Características:
1. Construir en el alto rendimiento, baja potencia
2. El conjunto de chips MediaTek MT3333
3. Vía ultra-alta sensibilidad: -165dBm
4. Extremadamente rápido TTFF a bajo nivel de señal
5. Construido en high gain LNA
6. Bajo consumo de energía: Max 45mA@3.3V
7. Compatible con NMEA-0183 Protocol o protocolo personalizado
8. Voltaje de funcionamiento: 3, 0 a 5, 0 V
9. El rango de temperaturas: -40A85ºC
10. Antena de tamaño: 25x25x4mm
11. Tamaño del módulo: 30x26x8.0mm
12. Tipo de comunicación: UART TTL/
13. RoHS conforme (plomo)
Características clave
| El parámetro | La especificación | |||
| Fuente de alimentación | Tensión de alimentación: 3, 0: 3, 3 típico de 5, 0 V~ | |||
| El consumo de energía | Adquisición: 45mA @VCC=VBAT=3, 3 Seguimiento: 40mA @VCC=VBAT=3, 3 En espera: 2.0mA @VCC=VBAT=3, 3 Copia de seguridad: 20AU @VBAT=3, 3 | |||
| Tipo de receptor | Los canales de búsqueda de código 66, 22 canales de seguimiento sincrónica Los canales de búsqueda de código 66, 22 canales de seguimiento sincrónica SBAS: WAAS, EGNOS, MSAS, GAGAN | |||
| La sensibilidad | Seguimiento: -165dBm Re-adquisición: -156dBm Adquisición: -148dBm | |||
| TTFF (Fácil activado) | El arranque en frío: 15s typ @-130dBm Arranque en caliente: 5s typ @-130dBm Hot start: 1s typ @-130dBm | |||
| TTFF fácil (desactivado) | El arranque en frío (autónomo): 35s typ @-130dBm El arranque en frío (autónomo): 35s typ @-130dBm Hot Start (autónomo): 1s typ @-130dBm | |||
| La posición horizontal La precisión (autónomo) | < 2, 5 m de la CPA @-130 dBm | |||
| Tasa de actualización de máx. | Hasta 10Hz, 1Hz por fallo | |||
| La precisión de la señal de 1PPS | No está habilitado | |||
| La precisión de aceleración | Sin la ayuda: 0, 1 m/s² | |||
| Comportamiento dinámico | Altitud máxima: 18.000m Velocidad máxima: 515m/s Aceleración: 4G | |||
| Puerto de UART | Puerto de UART Es compatible con la velocidad en baudios de 4.800 bps a 115200bps, 9600bps por defecto Puerto de UART se utiliza para la salida NMEA, propiedad de MTK De entrada de comandos y actualización de firmware | |||
| El rango de temperaturas | El funcionamiento normal: -40°C a +85°C Temperatura de almacenamiento: -45°C a +125°C | |||
| Características físicas | Tamaño: 30±26 ×0, 20±0, 20×8, 0±0, 20mm Peso: aprox. 11, 9g |
Gráfico de tamaño de la especificación de:
